Żeby zamówić cięcie laserowe lub gięcie blach, prześlij projekt pod obróbkę CNC i podaj materiał, grubość oraz liczbę sztuk. W Nova Trading tniemy laserem blachy ze stali nierdzewnej do 50 mm, aluminiowe do 40 mm oraz miedziane i mosiężne do 16 mm, a gniemy blachy od 0,4 do 8 mm.
W naszym wydziale MCM znajduje się również laser 3D do cięcia rur i profili. Tniemy nim rury okrągłe o średnicy do 254 mm oraz profile o przekroju do 180 x 220 mm.
Każde zlecenie przechodzi u nas przez te same etapy. Cięcie i gięcie to nie dwie konkurencyjne usługi, tylko kolejne kroki w produkcji tego samego detalu.
Nie każdy detal przechodzi przez wszystkie etapy. Płaskie formatki, podkładki czy płyty z otworami kończą się na cięciu. Zdarza się też, że klient ma gotowy wykrój i zleca tylko gięcie. Większość elementów blaszanych, takich jak obudowy, ościeżnice, wsporniki czy profile gięte, najpierw wycinamy laserem, a potem gniemy. Dlatego projekt warto od razu przygotować pod obie operacje.

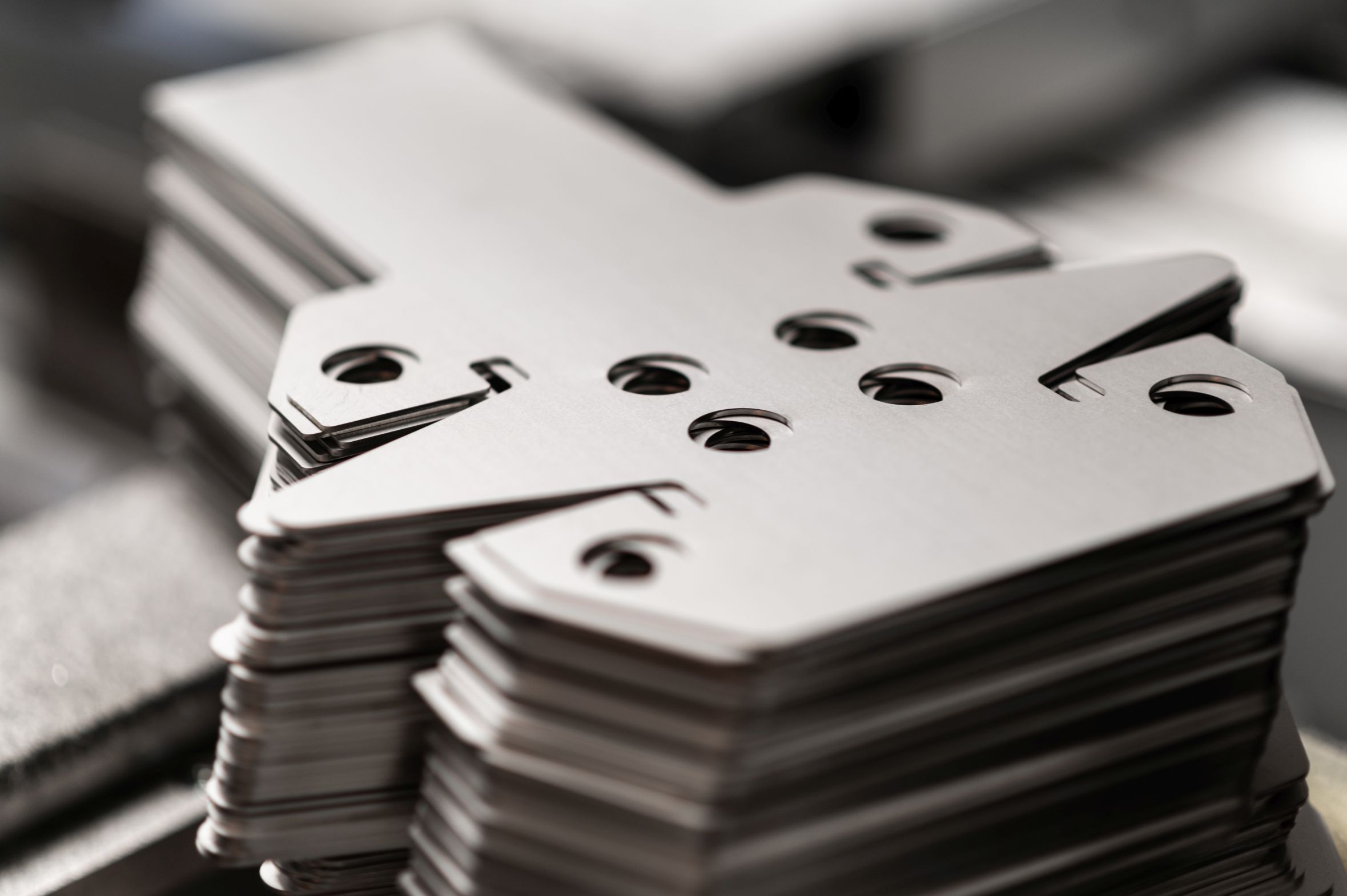

Laserem 2D wycinamy z arkuszy blachy płaskie elementy: formatki, wykroje pod późniejsze gięcie i otwory o dowolnym kształcie. W Nova Trading wykonujemy cięcie laserowe blach, rur i profili na laserach światłowodowych (fiber) TRUMPF o mocy od 6 do 12 kW. Tniemy blachy ze stali nierdzewnej o grubości od 0,5 do 50 mm, z aluminium od 1 do 40 mm oraz z miedzi i mosiądzu od 1 do 16 mm. Największy arkusz, jaki obsługujemy, ma wymiary 2 000 x 6 000 mm.
Do rur i profili mamy laser 3D. Wykonuje on cięcia, których nie da się zrobić na płaskim arkuszu: skosy, cięcia rur pod kątem, wycięcia pod połączenia i otwory w ściankach. Tniemy rury okrągłe o średnicy zewnętrznej od 12 do 254 mm oraz profile o przekroju od 12 x 12 mm do 180 x 180 mm (kwadratowe) i 180 x 220 mm (prostokątne). Ścianka może mieć do 6 mm grubości, a rura lub profil do 6,5 m długości i do 40 kg/m masy. Kąt cięcia ustawiamy w zakresie od 45 do 135 stopni.

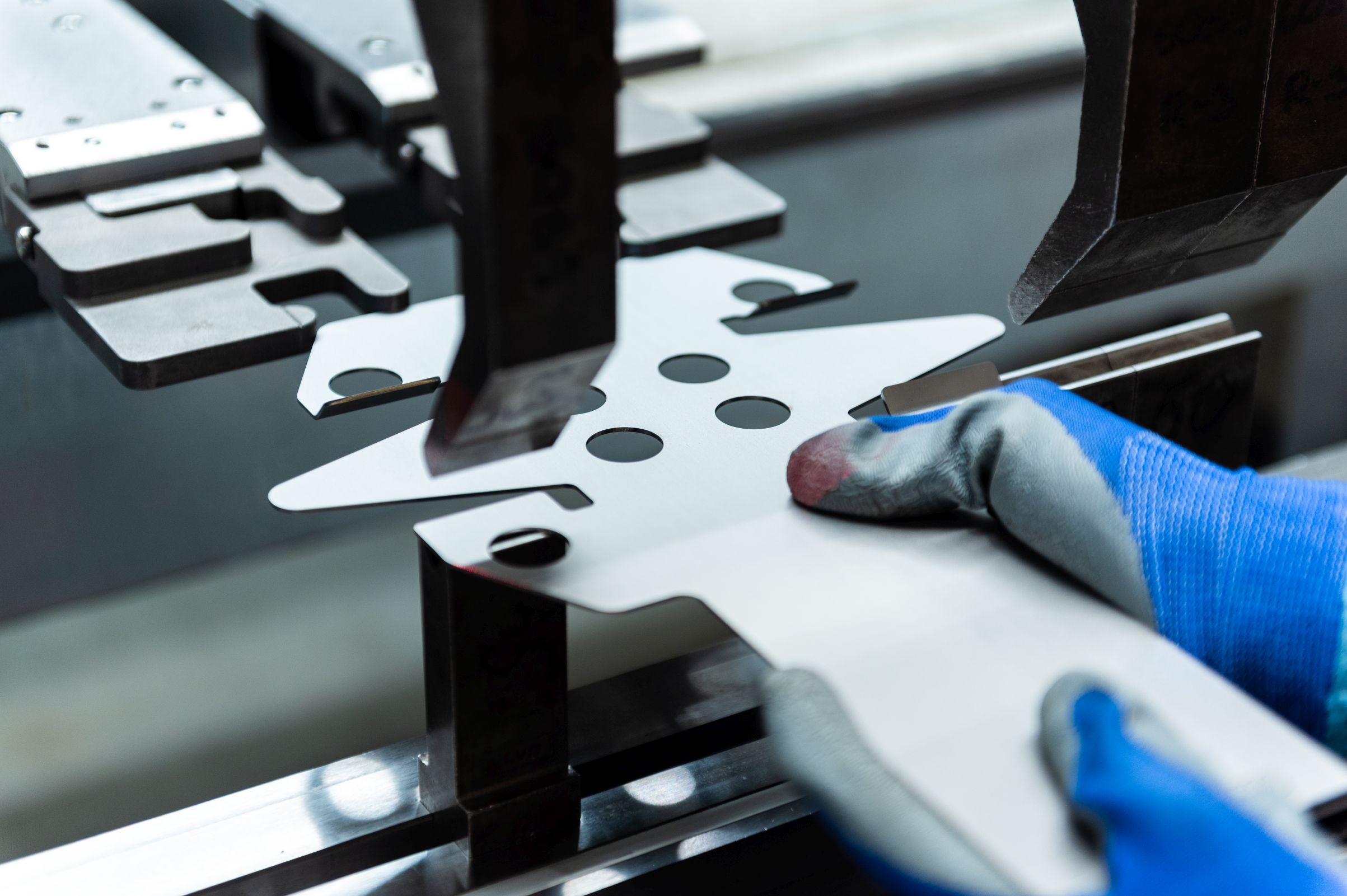

Na prasach krawędziowych nadajemy wyciętym detalom ostateczny kształt: profilu giętego, obudowy, ościeżnicy, korytka, wspornika, itp. W Nova Trading wykonujemy gięcie blach o grubości od 0,4 do 8 mm. Pracujemy na prasach o długości od 2 do 6 m i sile nacisku do 320 ton, więc gniemy blachy na długości do 6 000 mm. Jaką grubość da się zgiąć w konkretnym przypadku, zależy od wymiarów detalu.
Gdy zlecasz nam obie operacje, masz jednego wykonawcę i jedną dokumentację. Wycinając wykrój, od razu uwzględniamy, jak będzie gięty, więc wymiary po cięciu i po gięciu do siebie pasują. Nie musisz też transportować półproduktów między zakładami, co oszczędza czas i pieniądze.
Możliwości naszego parku maszynowego zebraliśmy w jednej tabeli. Na jej podstawie łatwo sprawdzisz, czy Twój detal mieści się w zakresie naszych maszyn.
| Parametr | Zakres |
|---|---|
| LASERY 2D | |
| Parametry urządzeń | Fiber Laser TRUMPF, moc 6–12 kW |
| Grubość blach: stal nierdzewna | 0,5–50,0 mm |
| Grubość blach: aluminium | 1,0–40,0 mm |
| Grubość blach: miedź/mosiądz | 1,0–16,0 mm |
| Maksymalna wielkość arkusza | 2 000 x 6 000 mm |
| LASER 3D | |
| Grubość ścianki (rury/profilu) | do 6,0 mm |
| Długość (rury/profilu) | do 6,5 m |
| Masa (rury/profilu) | do 40 kg/m |
| Cięcie pod kątem | 45–135 stopni |
| Rury okrągłe: min. średnica zewnętrzna | 12 mm |
| Rury okrągłe: maks. średnica zewnętrzna | 254 mm |
| Profile kwadratowe i prostokątne: min. przekrój profilu | 12 x 12 mm |
| Profile kwadratowe i prostokątne: maks. przekrój profilu kwadratowego | 180 x 180 mm |
| Profile kwadratowe i prostokątne: maks. przekrój profilu prostokątnego | 180 x 220 mm |
| GIĘCIE BLACH | |
| Grubość giętych blach* | od 0,4 do 8,0 mm |
| Gięcie blach na długości | do 6 000 mm |
| Parametry urządzeń | prasy krawędziowe od 2 do 6 m, siła nacisku do 320 ton |
| * dostępny zakres giętych grubości zależy od gabarytów detali | |
Im pełniejsze zapytanie, tym szybciej dostaniesz wycenę. Do zlecenia cięcia laserowego przygotuj:
Jeśli nie masz projektu pod CNC, w wyjątkowych sytuacjach nasi specjaliści mogą go przygotować na podstawie rysunku technicznego. Trzeba się wtedy liczyć z dłuższym czasem wyceny. Materiał do zlecenia, np. arkusze aluminium albo blachy ze stali nierdzewnej, kupisz u nas razem z obróbką.
Na rysunku do gięcia każde zgięcie musi być jednoznacznie opisane. Gdy czegoś brakuje, wracamy z pytaniami, a to wydłuża wycenę. Sprawdź, czy rysunek zawiera:
Cena zależy od materiału, grubości, długości cięcia, liczby otworów, liczby gięć i wielkości serii. Dlatego nie publikujemy stałego cennika cięcia laserem „za metr”. Dwa detale z tą samą długością cięcia mogą kosztować zupełnie inaczej, jeśli jeden ma kilka otworów, a drugi kilkadziesiąt.
Dokładną cenę podajemy w wycenie dla konkretnego projektu. Obowiązuje u nas minimum produkcyjne, a jego szczegóły znajdziesz w ofercie. Zapytanie wyślesz przez kontakt z działem sprzedaży.
Wycinanie laserowe w metalu i gięcie wyglądają inaczej dla każdego materiału. Przy stali nierdzewnej najwięcej uwagi wymaga gięcie, a przy miedzi i mosiądzu cięcie.
| Materiał | Na co uważać przy cięciu laserowym | Na co uważać przy gięciu |
|---|---|---|
| Stal nierdzewna | Cięcie z azotem daje czystą, nieutlenioną krawędź, choć jest wolniejsze niż cięcie z tlenem. Ma to znaczenie, gdy krawędź będzie widoczna albo spawana. | Potrzebuje większej siły nacisku niż zwykła stal węglowa. Gatunki austenityczne mocniej sprężynują, co technolog uwzględnia przy doborze narzędzi. Widoczne powierzchnie chroni się folią. |
| Aluminium | Dobrze przewodzi ciepło i mocno odbija światło. Z takim materiałem dobrze radzą sobie lasery światłowodowe (fiber). | Ryzyko pęknięcia zależy od stopu i stopnia utwardzenia. Przy twardszych stopach liczy się odpowiedni promień gięcia i kierunek walcowania. |
| Miedź i mosiądz | Najmocniej z tej grupy odbijają wiązkę lasera i odprowadzają ciepło. Dlatego maksymalna grubość cięcia jest mniejsza niż dla stali i aluminium. | Miedź jest plastyczna i łatwo się gnie. Oba materiały łatwo się rysują, co ma znaczenie przy elementach dekoracyjnych i elektrotechnicznych. |
Zamówienie u nas przebiega w czterech krokach:
Pełny opis usług znajdziesz na stronach: cięcie laserowe blach, rur i profili oraz gięcie blach.
Najszybciej wycenimy zlecenie, gdy dostaniemy gotowy projekt pod obróbkę CNC razem z informacją o materiale, grubości, liczby sztuk i tolerancji. Jeśli projektu nie masz, w wyjątkowych sytuacjach nasi specjaliści przygotują go na podstawie rysunku technicznego. Wycena trwa wtedy dłużej.
Cenę cięcia laserem ustalamy indywidualnie, bo zależy od materiału, grubości, długości cięcia, liczby otworów i wielkości serii. Przy detalach giętych dochodzi liczba gięć. Dokładną kwotę podajemy w wycenie po otrzymaniu zapytania.
Tak. W Nova Trading wykonujemy zarówno cięcie laserowe blach, rur i profili, jak i gięcie blach, więc wykrój przygotowujemy od razu pod gięcie. Dzięki temu wymiary po obu operacjach do siebie pasują.
Promień gięcia to promień wewnętrznej strony zgięcia. Najmniejszy możliwy promień zależy od grubości blachy, gatunku materiału i stopnia jego utwardzenia. Jeśli będzie za mały, blacha może pęknąć na zewnętrznej stronie zgięcia.
Tniemy laserem blachy ze stali nierdzewnej o grubości od 0,5 do 50 mm, z aluminium od 1 do 40 mm oraz z miedzi i mosiądzu od 1 do 16 mm. Gniemy blachy o grubości od 0,4 do 8 mm, przy czym możliwa grubość zależy od wymiarów detalu.
Tak, obowiązuje u nas minimum produkcyjne. Szczegóły podajemy w wycenie dla konkretnego zlecenia.
