Stal 1.4541 (321) – właściwości, zastosowanie i dostępne wyroby

Czym jest stal 1.4541 i co oznacza jej symbol?

Gatunek 1.4541 to materiał z grupy austenitycznych stali nierdzewnych opisany w normie PN-EN 10088. Norma ta stosuje dwa równoległe oznaczenia: numer materiału (1.4541) oraz znak materiału (X6CrNiTi18-10). Znak odczytuje się wprost: X oznacza stal wysokostopową, 6 to stukrotność zawartości węgla (ok. 0,06%), CrNiTi wskazuje główne pierwiastki stopowe – chrom, nikiel i tytan – a 18-10 to przybliżona zawartość chromu i niklu w procentach.

Stal 1.4541 jest nieferromagnetyczna w stanie przesyconym, nie hartuje się i ma typowe dla austenitu dobre właściwości plastyczne. Od podstawowego gatunku 1.4301 różni się jednym, kluczowym dodatkiem – tytanem, który decyduje o jej zachowaniu po spawaniu i w podwyższonej temperaturze.

Skład chemiczny stali 1.4541 wg PN-EN 10088

Zapis „Ti od 5×C” oznacza, że minimalna zawartość tytanu zależy od faktycznej zawartości węgla w wytopie – tytanu musi być co najmniej pięciokrotnie więcej niż węgla, aby skutecznie go związać.

Właściwości mechaniczne stali 1.4541

Dla stanu dostawy w temperaturze pokojowej norma PN-EN 10088 (części 2 i 3) podaje dla gatunku 1.4541 następujące wartości minimalne. Zakresy różnią się w zależności od postaci wyrobu i jego grubości.

W tej samej tablicy normowej gatunek 1.4541 ma potwierdzoną odporność na korozję międzykrystaliczną zarówno w stanie dostawy, jak i w stanie spawanym. Dla porównania gatunek 1.4301 ma tę odporność wyłącznie w stanie dostawy.

Odpowiedniki stali 1.4541 – AISI 321 i stal kwasoodporna

Najczęściej stosowanym odpowiednikiem stali 1.4541 jest amerykańskie oznaczenie AISI 321. Należy pamiętać, że między gatunkami AISI i EN nie zawsze zachodzi zależność 1:1 – przy zamówieniu i odbiorze wiążący jest numer materiału według PN-EN 10088 oraz dokument kontroli.

W polskiej praktyce handlowej gatunek 1.4541 bywa nazywany „stalą kwasoodporną”. To określenie pochodzi ze starej normy PN-71/H-86020, w której stale chromowo-niklowe typu 18-10 o strukturze austenitycznej klasyfikowano jako kwasoodporne. Obowiązująca norma PN-EN 10088 tego pojęcia już nie używa – 1.4541 jest w niej po prostu austenityczną stalą nierdzewną. Potoczne nazwy typu „18/10” czy „V2A” obejmują kilka gatunków o różnych właściwościach i cenach, dlatego nie nadają się do porównywania ofert.

Dlaczego stal 1.4541 jest stabilizowana tytanem?

Tytan w stali 1.4541 wiąże węgiel, dzięki czemu po spawaniu nie wydzielają się węgliki chromu i stal nie traci odporności na korozję międzykrystaliczną w strefie spoiny. Tytan ma większe powinowactwo chemiczne do węgla niż chrom, więc to on tworzy węgliki, a zawartość chromu w osnowie pozostaje na niezmienionym, wysokim poziomie.

Mechanizm problemu, przed którym chroni stabilizacja, wygląda następująco:

1. Nagrzanie do zakresu uwrażliwienia – w strefie wpływu ciepła (SWC) przy spoinie materiał nagrzewa się do temperatury ok. 550–850°C.
2. Wydzielanie węglików chromu – w stali niestabilizowanej węgiel łączy się z chromem i tworzy węgliki na granicach ziaren.
3. Zubożenie granic ziaren w chrom – chrom do węglików pobierany jest z obszarów przygranicznych, które tracą zdolność do utrzymania warstwy pasywnej.
4. Korozja międzykrystaliczna – w środowisku korozyjnym atak postępuje wzdłuż granic ziaren, osłabiając złącze od wewnątrz.

W stali 1.4541 drugi etap nie zachodzi, bo węgiel jest już związany przez tytan. Dlatego gatunki stabilizowane (1.4541, 1.4571) są wskazane do elementów spawanych – obok odmian niskowęglowych typu L, takich jak 1.4307 (304L) czy 1.4404 (316L), które ten sam efekt osiągają poprzez obniżenie zawartości węgla do ok. 0,03%.

WAŻNE.

Ryzyko uwrażliwienia rośnie wraz z grubością spawanego elementu. Przy grubościach do ok. 3 mm czas oddziaływania ciepła jest krótki i problem praktycznie nie występuje. Dla elementów spawanych o grubości powyżej 6 mm literatura techniczna zaleca gatunki stabilizowane lub niskowęglowe. Uwrażliwienie mogą wywołać także inne operacje z nagrzewaniem do 550–850°C, np. gięcie na gorąco. Jeśli konstrukcja wymaga wyżarzania odprężającego w zakresie 400–900°C, gatunek stabilizowany 1.4541 (lub niskowęglowy) jest rozwiązaniem bezpieczniejszym niż 1.4301.

Czym 1.4541 różni się od 1.4301 i 1.4571?

Stal 1.4541 różni się od 1.4301 stabilizacją tytanem, a od 1.4571 brakiem molibdenu. Wszystkie trzy gatunki to austenityczne stale chromowo-niklowe, ale każdy odpowiada na inny problem projektowy: 1.4301 to standard ogólnego przeznaczenia, 1.4541 rozwiązuje kwestię spoin, a 1.4571 łączy ochronę spoin z wyższą odpornością na chlorki.

Więcej o stali 1.4571 (316Ti) przeczytasz w artykule "Stal 1.4571 (316Ti)".

W praktyce zakupowej oznacza to prosty rachunek. Jeżeli element nie jest spawany lub ma cienkie ścianki, a środowisko jest umiarkowane, 1.4301 spełni zadanie najniższym kosztem. Jeżeli element jest spawany w większych grubościach albo pracuje w podwyższonej temperaturze, 1.4541 eliminuje ryzyko korozji międzykrystalicznej bez dopłaty za molibden. Jeżeli w środowisku występują chlorki, właściwym wyborem jest gatunek z molibdenem – 1.4571 lub 1.4404.

W jakich warunkach sprawdza się stal 1.4541?

Stal 1.4541 sprawdza się w atmosferze wiejskiej, miejskiej i umiarkowanie przemysłowej, we wnętrzach, w konstrukcjach spawanych oraz w aparaturze pracującej w podwyższonej temperaturze. W klasyfikacjach doboru materiału gatunek 1.4541 należy do tej samej grupy co 1.4301 i 1.4307 (typ 304), więc w warunkach atmosferycznych zachowuje się jak standardowa stal chromowo-niklowa.

Typowe obszary zastosowania stali 1.4541:

• konstrukcje i zbiorniki spawane – szczególnie przy grubościach ścianek powyżej 6 mm, gdzie strefa wpływu ciepła jest narażona na uwrażliwienie,
• płytowe wymienniki ciepła – w dużych, spawanych wymiennikach (PHE) stosowanych w rafineriach i przemyśle petrochemicznym typowa temperatura procesu wynosi od 300 do 550°C (maksymalnie 650°C) i takie warunki pracy nie stanowią problemu dla gatunku 1.4541,
• przemysł spożywczy – jako gatunek stabilizowany tytanem, którym przeciwdziała się uwrażliwieniu w spawanych instalacjach austenitycznych,
• instalacje oczyszczania ścieków – w grupie gatunków typu 304, obok 1.4301, 1.4307 i 1.4306,
• elementy złączne – norma PN-EN ISO 3506 wyróżnia rodzaj A3, obejmujący stale austenityczne stabilizowane dodatkiem Ti, Nb lub Ta; przypisanie konkretnego wyrobu do klasy potwierdza jego oznaczenie, np. A3-70.

WAŻNE.

Brak molibdenu oznacza mniejszą odporność na chlorki niż w gatunkach typu 1.4401 i 1.4571. W strefach nadmorskich chlorki osadzają się na powierzchni razem z wilgocią i po wyschnięciu pozostają, a ich stężenie z czasem wielokrotnie przekracza poziom z otaczającego powietrza. Ten sam efekt dają solanki drogowe oraz spaliny zawierające dwutlenek siarki w rejonach przemysłowych. W takich warunkach, a także przy kontakcie z solankami procesowymi, właściwym wyborem są gatunki z molibdenem – 1.4401, 1.4404 lub 1.4571.

Podany zakres 300–550°C (maks. 650°C) pochodzi z opisu konkretnego zastosowania – płytowych wymienników ciepła – i nie stanowi gwarancji dla każdego wyrobu i każdego medium. Dopuszczalną temperaturę pracy dla danego projektu należy weryfikować z uwzględnieniem atmosfery, obciążenia i przepisów konstrukcyjnych.

W jakich wyrobach można kupić stal 1.4541?

Stal 1.4541 jest dostępna w postaci wyrobów długich i płaskich. W ofercie Nova Trading gatunek ten znajdziesz w trzech podstawowych grupach produktowych.

Pręty 1.4541

Pręty ze stali nierdzewnej 1.4541 to podstawowy półwyrób do produkcji elementów toczonych, osi, wałków, łączników i części maszyn, które w dalszym procesie będą spawane lub pracują w podwyższonej temperaturze. Dla prętów o średnicy do 160 mm norma PN-EN 10088-3 przewiduje Rp0,2 min. 190 N/mm² i Rm 500–700 N/mm².

Rury 1.4541

Rury ze stali nierdzewnej w gatunku 1.4541 stosuje się w instalacjach procesowych i aparaturze, w których rurociąg jest łączony spawaniem, a medium nie zawiera istotnych ilości chlorków.

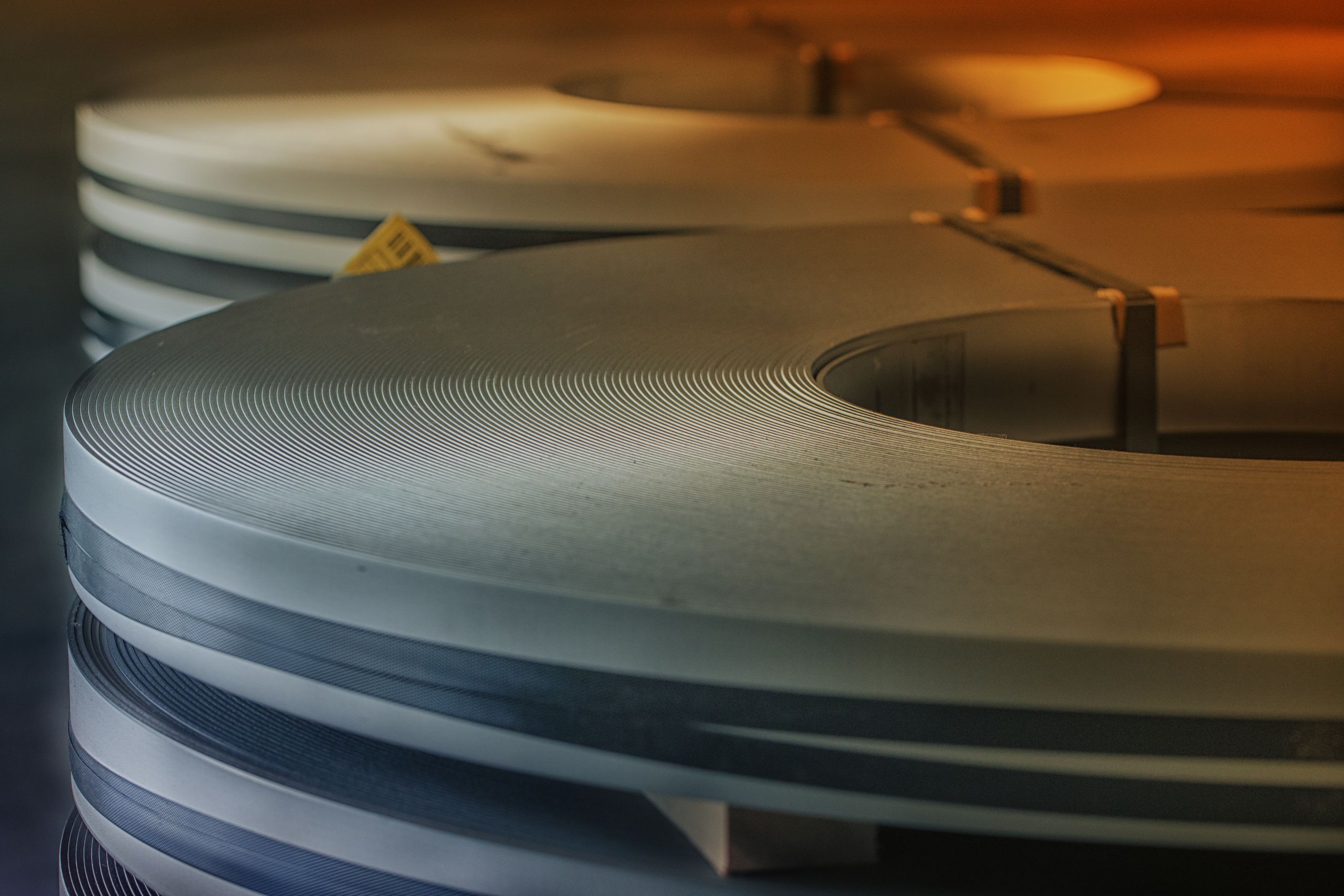

Blacha, taśma i zwoje 1.4541

Arkusze zimnowalcowane oraz taśmy i zwoje z gatunku 1.4541 to materiał na płaszcze zbiorników, obudowy aparatury, osłony termiczne i elementy gięte, które po spawaniu muszą zachować pełną odporność korozyjną.

Najczęstsze pytania o stal 1.4541

Co to jest stal 1.4541 i jaki ma odpowiednik?

Stal 1.4541 to austenityczna stal nierdzewna chromowo-niklowa stabilizowana tytanem, o znaku X6CrNiTi18-10 według PN-EN 10088. Jej odpowiednikiem w oznaczeniu amerykańskim jest AISI 321. W polskiej praktyce handlowej bywa też nazywana stalą kwasoodporną.

Czym różni się stal 1.4541 od 1.4301?

Stal 1.4541 różni się od 1.4301 dodatkiem tytanu, który zapewnia odporność na korozję międzykrystaliczną także w stanie spawanym. Odporność na korozję atmosferyczną obu gatunków jest porównywalna, ponieważ żaden z nich nie zawiera molibdenu. Stal 1.4541 jest zatem lepszym wyborem do konstrukcji spawanych o większych grubościach.

Czy stal 1.4541 można spawać?

Tak, stal 1.4541 można spawać, a stabilizacja tytanem chroni strefę spoiny przed korozją międzykrystaliczną. Tytan wiąże węgiel, więc w strefie wpływu ciepła nie wydzielają się węgliki chromu. Z tego powodu gatunek 1.4541 jest zalecany do elementów spawanych o grubości powyżej 6 mm. Pręty ze stali nierdzewnej w tym gatunku znajdziesz w ofercie prętów ze stali nierdzewnej.

Do jakiej temperatury można stosować stal 1.4541?

W płytowych wymiennikach ciepła typowa temperatura procesu dla stali 1.4541 wynosi od 300 do 550°C, maksymalnie 650°C. Jest to przykład konkretnego zastosowania, a nie gwarancja dla każdego wyrobu i każdego środowiska pracy. Dopuszczalną temperaturę należy każdorazowo zweryfikować dla danego projektu.

Czy stal 1.4541 jest odporna na wodę morską?

Nie, stal 1.4541 nie jest gatunkiem polecanym do wody morskiej ani atmosfery nadmorskiej. Brak molibdenu ogranicza jej odporność na korozję wżerową wywoływaną przez chlorki. W takim środowisku należy wybrać gatunek z molibdenem, np. 1.4571 (316Ti) lub 1.4404 (316L).

Co warto zapamiętać?

Stal 1.4541 to rozwiązanie dla projektów, w których 1.4301 jest za słaba w strefie spoiny, a gatunek z molibdenem byłby przepłaceniem. Tytan zabezpiecza złącza spawane przed korozją międzykrystaliczną i pozwala stosować materiał w aparaturze pracującej w podwyższonej temperaturze. Granicą stosowania pozostają chlorki – przy wodzie morskiej, solankach i atmosferze nadmorskiej właściwym wyborem jest 1.4571 lub 1.4404.
